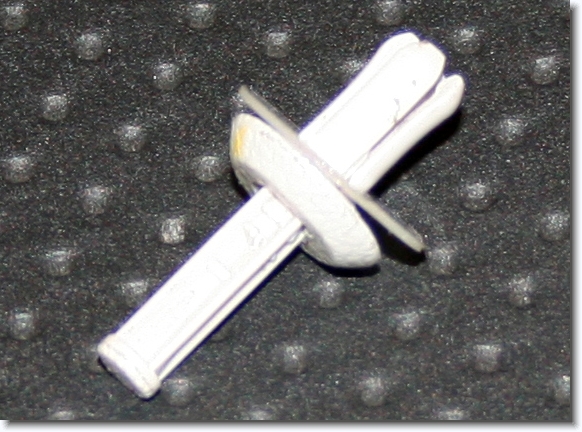

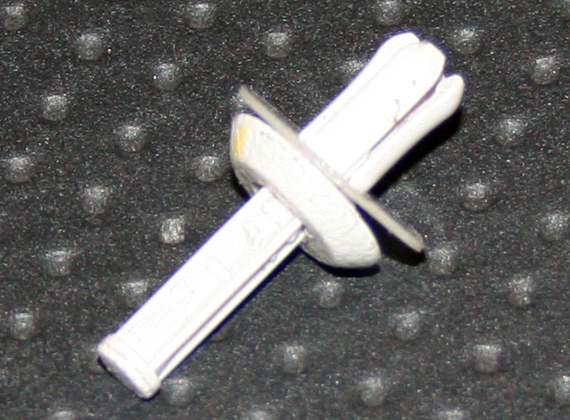

Commentaire : Ensuite il faut remettre le carénage, retirer la partie centrales des rivets démontables et les remettre en place.
02_IMG_8615 * Pour accéder au compartiment batterie il faut enlever les 2 rivets démontables situés au fond du coffre. * 3456 x 2304 * (684KB)

03_IMG_8616 * Pour ce faire il faut appuyer sur le centre du rivet pour l'enfoncer. * 669 x 732 * (399KB)

04_IMG_8625 * Ensuite il faut tirer vers l'arrière sur le carénage (ici avec l'autocollant scootergt). C'est pas évident, je me suis aidé d'un tournevis plat pour faire levier. * 1578 x 1179 * (1.22MB)

05_IMG_8626 * On accède au compartiment de la batterie. Le connecteur de reset du témoin V-Belt est indiqué par la flêche verte. C'est maintenant qu'il faut faire la manip. * 3456 x 2304 * (719KB)

06_instructions * Trouvé aussi sur le forum, la procédure à suivre. La traduction donne: 1. Mettez le contact en s'assurant que le coupe-circuit moteur sur le guidon droit est sur la position ON 2. Débranchez le connecteur de reset du remplacement de la courroie de 2 à 10s. 3. Puis replacez le connecteur, le temoin V-Belt va alors s'allumer pour 1,4 secondes. Puis le temoin va s'éteindre. Dans la pratique je me suis aperçu qu'il faut plutôt le débrancher et quand le témoin reste allumé pendant ces 1,4 secondes, alors il faut le rebrancher. * 348 x 198 * (24KB)
Cliquer pour l'image originale

07_IMG_8620.JPG - 570 x 420 - (245KB)
Télécharger le fichier (245KB)
23/04/08 21:00
08_IMG_8621 * Enfin, il faut appuyer sur la partie centrale du rivet comme ici (sans l'enfoncer) pour le bloquer. * 546 x 417 * (226KB)
