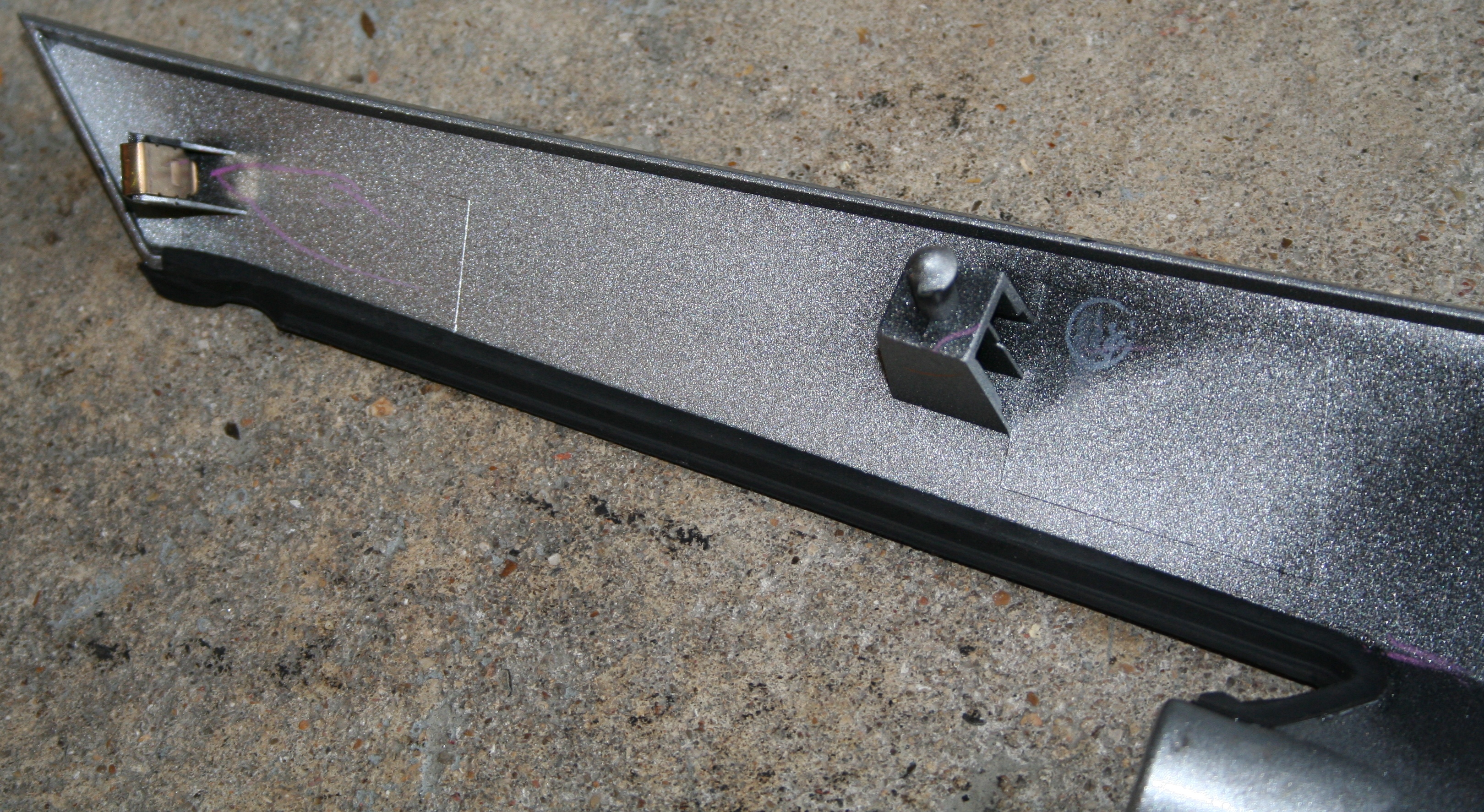

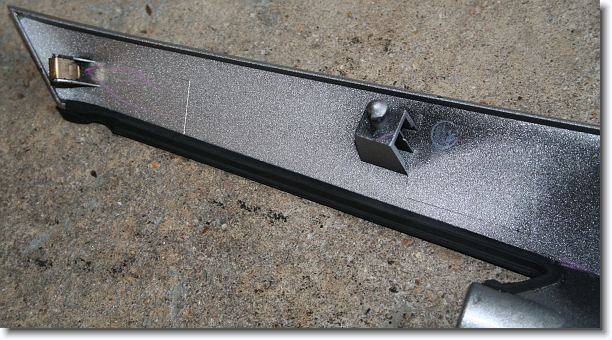

Commentaire : On voit ici à gauche le clips de fixation et l'ergot de centrage au milieu
IMG_7420 * Les étiquettes d'avertissement colées sur le parebrise. Du coup je ne sais pas si je vais continuer à le nettoyer avec un produit pour les vitres. * 3456 x 2304 * (3.07MB)

IMG_7421 * Là ils mettent ceinture et bretelles chez Givi ou je vais devoir vraiment rouler à 100km/h max ? Je vais repasser au 125 ! * 3456 x 2304 * (3.63MB)

IMG_7424 * Les 2 vis à retirer pour libérer un bout de la face avant. * 3456 x 2304 * (481KB)

IMG_7425 * Pour ça il faut du Torx T25 * 1359 x 459 * (316KB)

IMG_7426 * Voilà la pièce que l'on retire. Il faut soulever le haut de chacune des extrémités avec un tournevis plat. Elle est clipsée. Puis il faut la faire coulisser vers le bas. * 2194 x 1958 * (2.25MB)
Cliquer pour l'image originale

IMG_7438.JPG - 3240 x 1773 - (3.17MB)
Télécharger le fichier (3.17MB)
10/11/07 11:25
IMG_7427 * Du coup ça donne ça. * 2323 x 2304 * (1.85MB)

IMG_7428 * Ce qui permet d'accéder au 2 fois 3 vis de fixation du pare brise. Attention elles sont en nylon donc fragiles. * 3456 x 2304 * (688KB)

IMG_7429 * Sans le parebrise ça donne ça. * 2886 x 2304 * (2.38MB)

IMG_7430 * La casquette du tableau de bord est facilement démontable. On y voit 2 deflecteurs d'air. * 2584 x 2304 * (2.41MB)

IMG_7431 * Sans la casquette ça donne ça. * 2760 x 2304 * (2.5MB)
