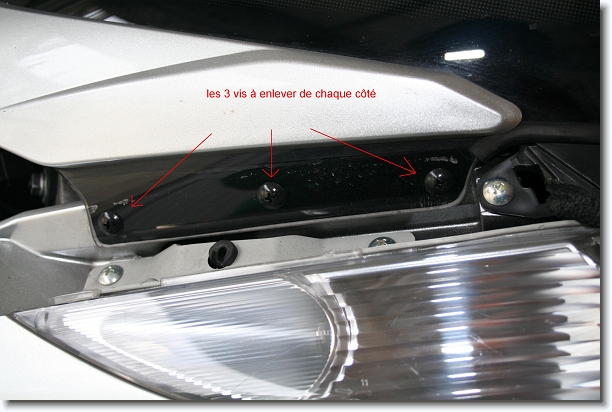

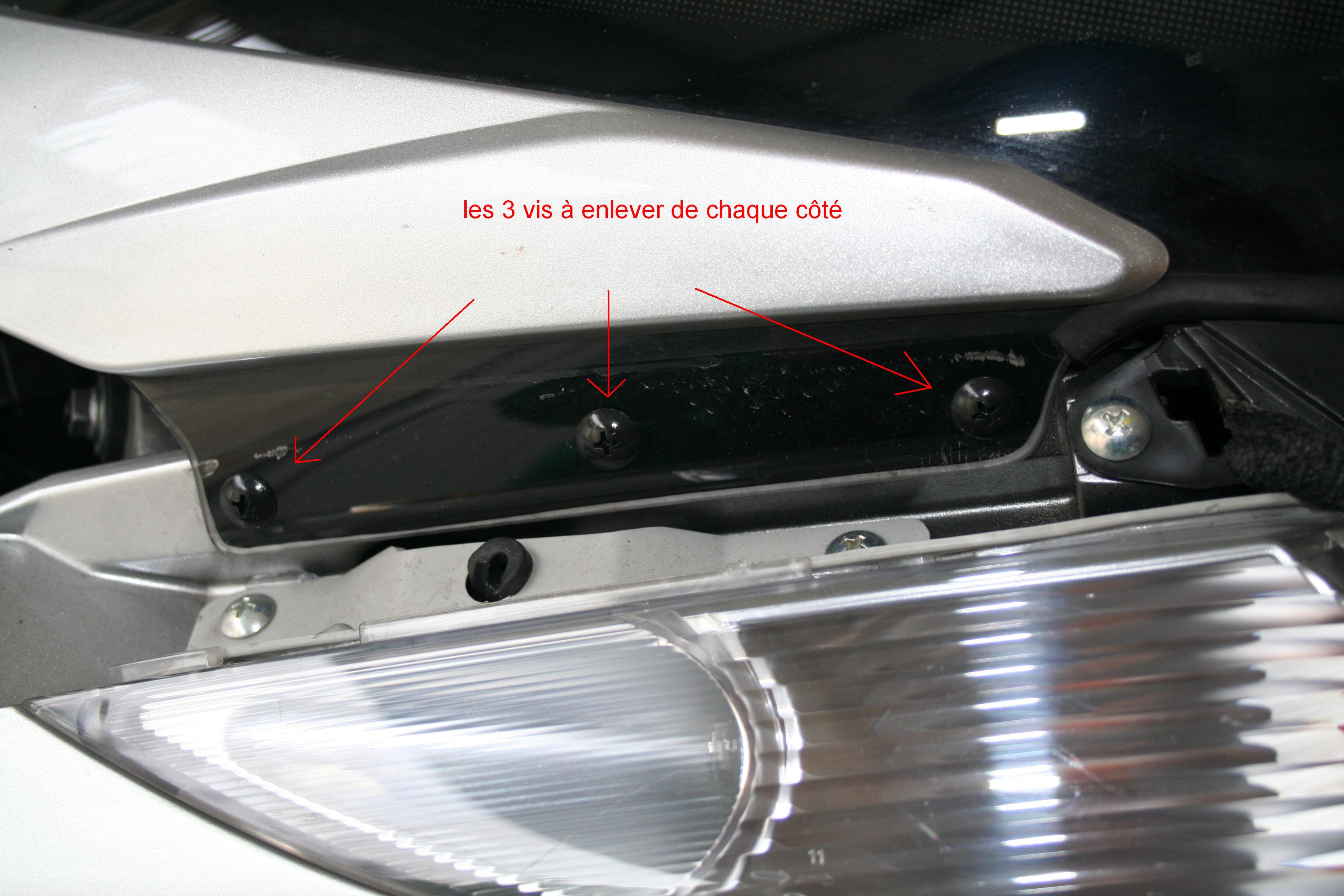

Commentaire : Ce qui permet d'accéder au 2 fois 3 vis de fixation du pare brise. Attention elles sont en nylon donc fragiles.
IMG_7424 * Les 2 vis à retirer pour libérer un bout de la face avant. * 3456 x 2304 * (481KB)

IMG_7425 * Pour ça il faut du Torx T25 * 1359 x 459 * (316KB)

IMG_7426 * Voilà la pièce que l'on retire. Il faut soulever le haut de chacune des extrémités avec un tournevis plat. Elle est clipsée. Puis il faut la faire coulisser vers le bas. * 2194 x 1958 * (2.25MB)

IMG_7438 * On voit ici à gauche le clips de fixation et l'ergot de centrage au milieu * 3240 x 1773 * (3.17MB)

IMG_7427 * Du coup ça donne ça. * 2323 x 2304 * (1.85MB)
Cliquer pour l'image originale

IMG_7428.JPG - 3456 x 2304 - (688KB)
Télécharger le fichier (688KB)
10/11/07 11:11
IMG_7429 * Sans le parebrise ça donne ça. * 2886 x 2304 * (2.38MB)

IMG_7430 * La casquette du tableau de bord est facilement démontable. On y voit 2 deflecteurs d'air. * 2584 x 2304 * (2.41MB)

IMG_7431 * Sans la casquette ça donne ça. * 2760 x 2304 * (2.5MB)

IMG_7434 * Des relais je crois. Du coup pas trop difficiles d'accès. * 3456 x 2304 * (3.52MB)

IMG_7435 * L'arrière du tableau de bord. * 3456 x 2304 * (4.12MB)
