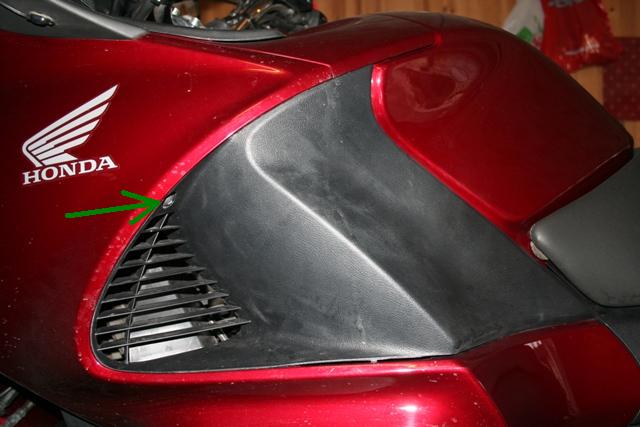

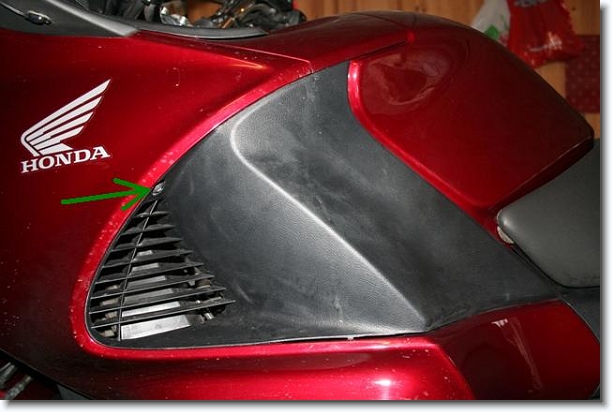

Commentaire : Tout d'abord il faut enlever la selle et l'écran thermique en caoutchouc entre le réservoir et la selle. Ensuite il faut enlever l'ouïe gauche en retirant la vis (flèche verte) et en la faisant coulisser vers l'arrière.
Cliquer pour l'image originale

IMG_2226.JPG - 640 x 427 - (44KB)
Télécharger le fichier (44KB)
08/04/10 09:21
IMG_2227 * Ensuite il faut enlever les 4 vis de fixation du vide poche gauche. 2 cruci près du haut parleur, un BTR à droite et une vis de 8 près de la colonne de direction. * 640 x 427 * (52KB)

IMG_2229 * Pour retirer le vide poche il faut dégager la partie plastique près de la colonne de direction, puis tirer le carénage vers l'extérieur car il est fixé par la patte ici au bout de la flèche verte, puis soulever le tout. * 640 x 427 * (30KB)

IMG_2228 * Du fait de la présence sur ma Deauville du faisceau complémentaire (08A30-MEW-800), je trouve une fiche femelle à 6 plots. Y arrivent : - un fil noir/jaune : c'est un +12V après contact. - un fil vert : c'est la masse - un fil rouge : c'est un +12V permanent. Comme je n'ai pas réussi à me brancher proprement dans cette prise j'ai coupé les fils noir/jaune et vert au ras de la prise. Ensuite c'est du cablage électrique, du sertissage de cosses, de l'isolation par du scotch. J'ai mis un porte-fusible équipé d'un fusible 2A dans le circuit pour protéger tout ça. * 640 x 427 * (104KB)

IMG_2230 * J'ai positionné la prise 12V femelle au fond du vide poche, en vertical. C'est la seule solution que j'ai trouvée de convenable. * 640 x 427 * (89KB)

IMG_2231 * J'ai placé mes feux de position à LED sur les ailerons. Un petit trou au diamètre du fil et ensuite on navigue dans le carénage jusqu'au +12V après contact. Pour l'aileron droit, j'ai fait passer le fil derrière le réservoir pour éviter la chaleur du moteur. Pour permettre le démontage, j'ai placé dans le cablage des cosses mâles / femelles. Et globalement, les fils en +12V qui viennent de la batterie sont sur des cosses femelles, comme ça en cas de débranchement c'est un peu isolé et risque moins de faire un court-circuit avec une masse. * 640 x 427 * (106KB)
